15 czerwca 2013
Wyświetlacz biegów Datatool Digi SC33
SC33 CBR 900RR 1999
| Tweet |
W zeszłym tygodniu z pomocą Tytusa :-) postanowiłem zamontować licznik biegów Datatool. W związku z tym że na forum jest dużo pytań odnośnie instrukcji montażu...wychodzę naprzeciw :-)
Licznik biegów montowaliśmy do fajera SC33 z 1999r. wersja europejska.

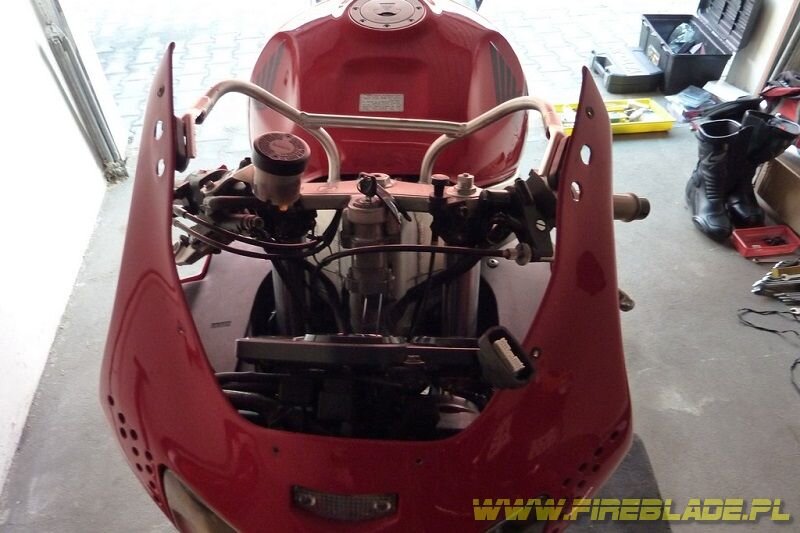

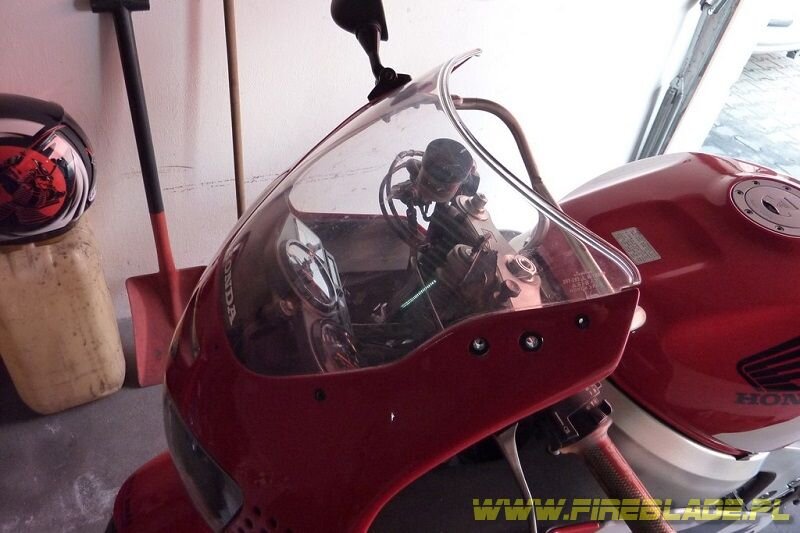

W pierwszej kolejności należało zdjąć szybkę

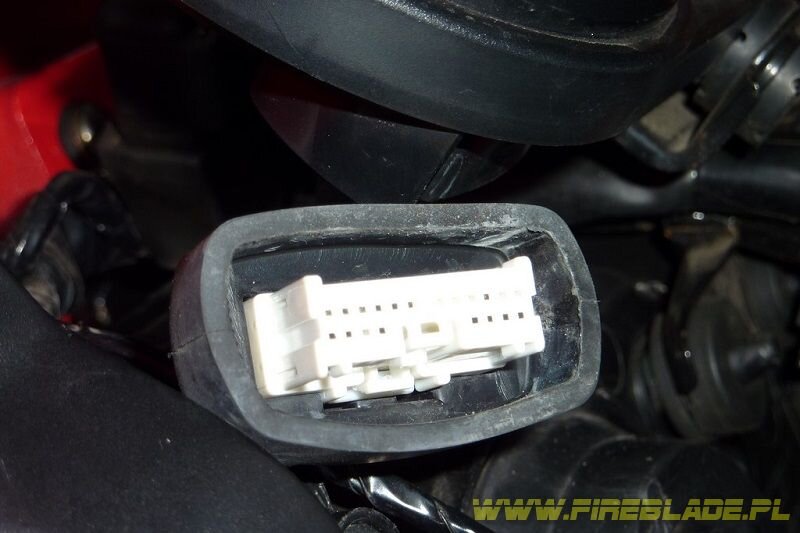

Nastepnie musimy wyjąć wtyczkę z za zegarów. Trzeba pamiętać że wtyczka posiada taki mały przycisk który należy wcisnąć aż usłyszymy wyraźne kliknięcie dopiero potem można siłowac się z wtyczką
Zanim zaczniemy grzebać się z kablami i ściąganiem izolacji musimy odłączyć aku

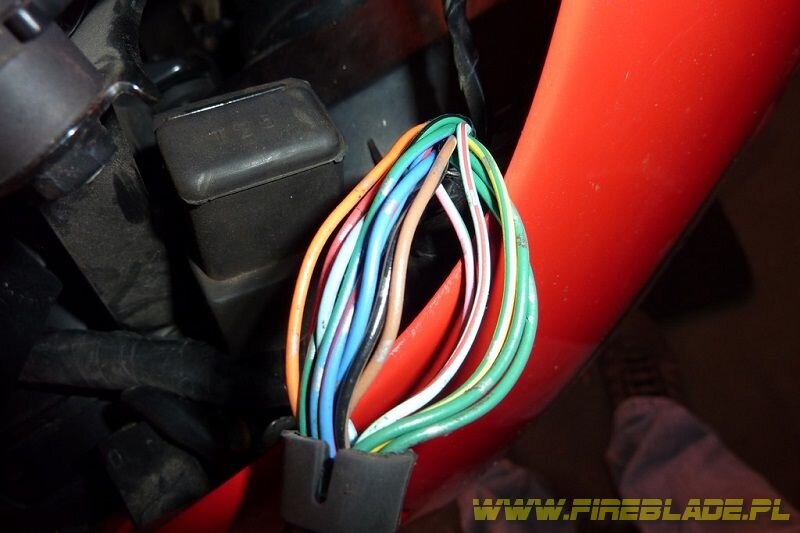

Rozbieramy izolację z żyły od zegarów no i szukamy konkretnych kolorów, z pomocą przyszła nam serwisówka ściągnięta ze strony fireblade.pl oczywiście :-)
Koniec końców potrzeba zlokalizować następujące kolory kabli:
RÓŻOWO/ZIELONY ŻÓŁTO/ZIELONY LEKKO ZIELONY/CZERWONY CZARNO/BRĄZOWY ZIELONY

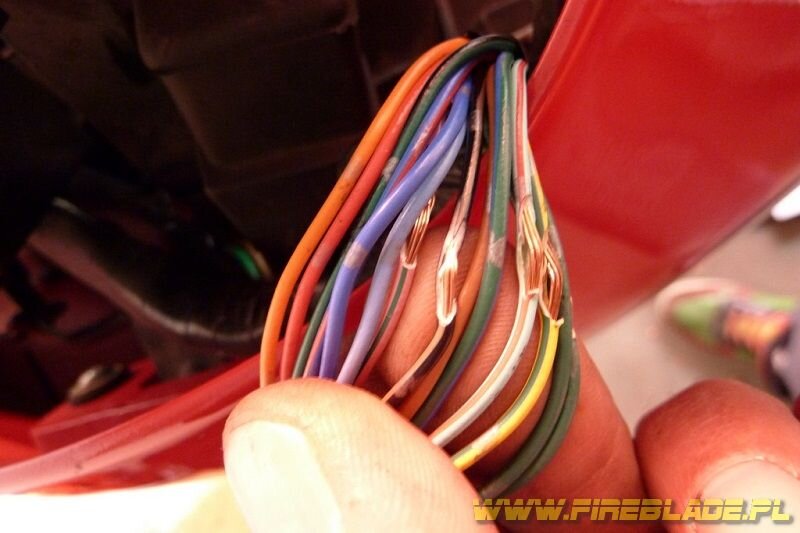

Następnie trzeba je obskórować tak żeby można było je przylutować do kabli od wyświetlacza.

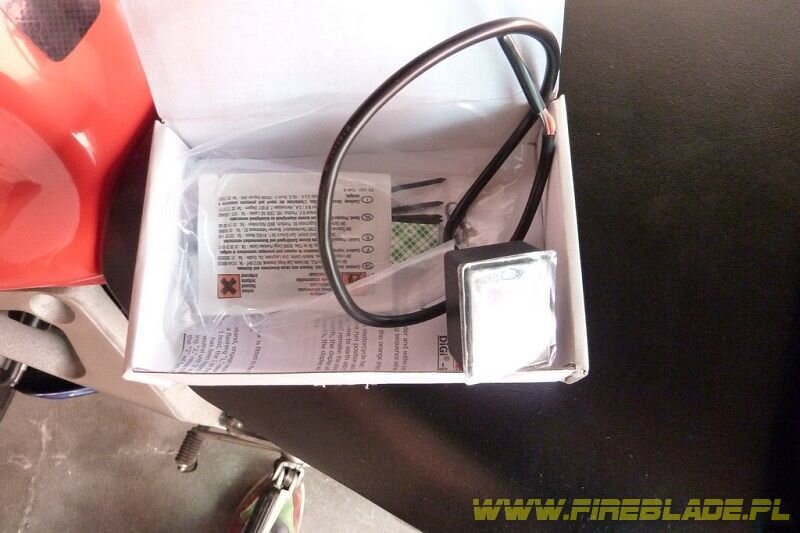

Na tym etapie możemy już śmiało zainstalować tj. przymocować wyświetlacz w dogodnym miejscu używając rzepów załączonym w zestawie włącznie z ściereczką odtłuszczającą.
Potem lutujemy w takiej kolejnośći
PRĘDKOŚCIOMIERZ-------------WYŚWIETLACZ RÓŻOWO/ZIELONY...........+......... ZIELONY ŻÓŁTO/ZIELONY............+........... ŻÓŁTY LEKKO ZIELONY/CZERWONY....+.....BRĄZOWY CZARNO/BRĄZOWY...........+......... CZERWONY ZIELONY.............+.......................CZARNY
POMARAŃCZOWY ZOSTAJE DO KONFIGURACJI WYŚWIETLACZA!
Konfigurację znajdziecie na youtubie :

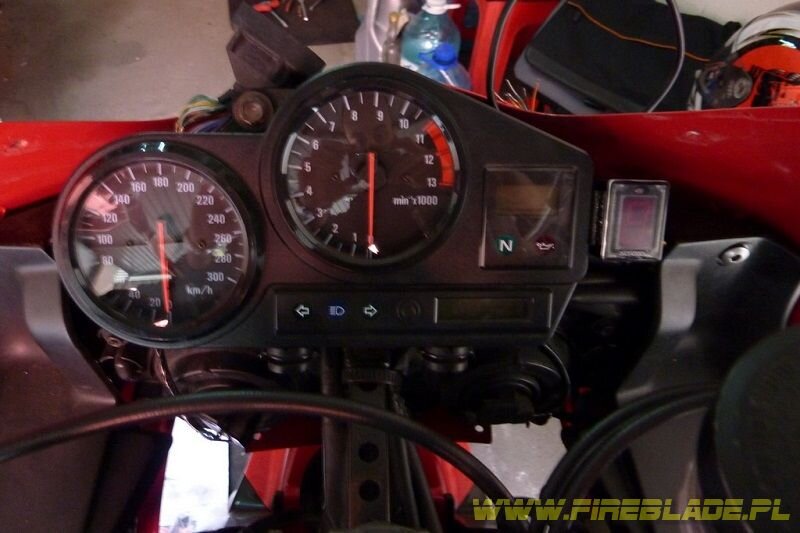

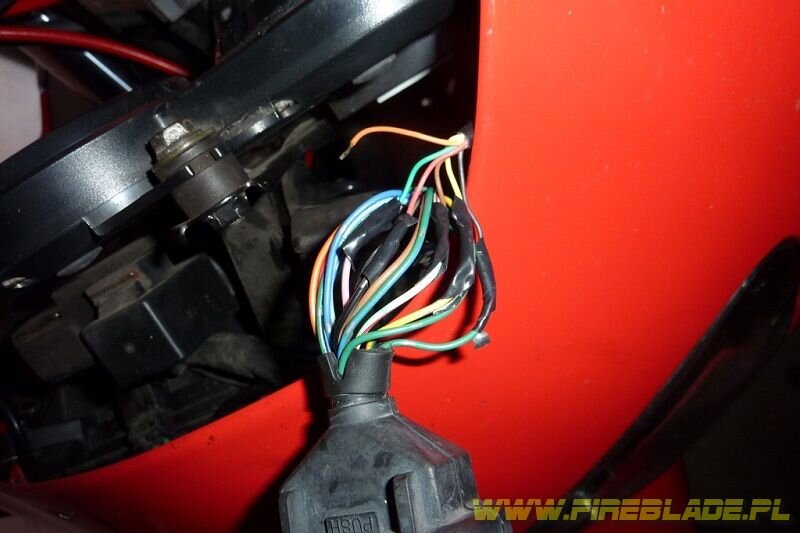

Dopiero jak uda nam się wszystko skonfigurować izolujemy całą wiązkę i składamy do kupy i cieszymy się z nowo zainstalowanego wyświetlacza!
tekst i foty: dr.redrum
|
